Equipo real en recepciónTomamuestras para vendimia

Tomamuestras de uva para bodegas y cooperativas.

Fabricamos tomamuestras para recoger uva o extraer mosto de tractores y camiones. Te ayudamos a elegir la columna, la sonda y el transporte de la muestra hasta el laboratorio.

Comparar alcances
Mini · Estándar · Pro
3 versiones
Presión · Centrífuga · Granos
3 sondas
Vendimia manual o mecánica
Uva real
Render del tomamuestras SIGMA 2000 Estándar: brazo rojo y sonda vertical sobre un viñedo
Render SIGMA 2000 Estándar · Imagen de referencia de la gama

Gama SIGMA S · Muestreo de uva

Tres versiones.
Tu recepción.

Elige la escala del equipo. Compara su alcance y las sondas que puede incorporar.

Estándar · Brazo de dos cuerpos

SIGMA 2000

Brazo de dos cuerpos con alcance de 1,2 a 4,5 m. Puede llevar sonda de presión, centrífuga o de granos.

Extensión total
2 m
Columna base
2 o 2,5 m
Alcance mínimo
1,2 m
Alcance máximo
4,5 m
Rotación
330°
Sondas
Presión · Centrífuga · Granos
Ver detalle 2000 Estándar
Comparar las tres versiones
Características de Mini, Estándar y Pro
CaracterísticaMiniEstándarPro
Alcance máximo3,5 m4,5 m6 m
Extensión totalConsultar2 m3 m
Columna baseConsultar2 o 2,5 m2,5 m
RotaciónConsultar330°330°
SondasCentrífuga Mini propiaPresión · Centrífuga · GranosPresión · Centrífuga · Granos

La Mini incorpora su propia sonda centrífuga Mini. El alcance, las alturas y la implantación se validan con las medidas de cada recepción.

Tipos de sonda

Tres formas de
tomar la muestra.

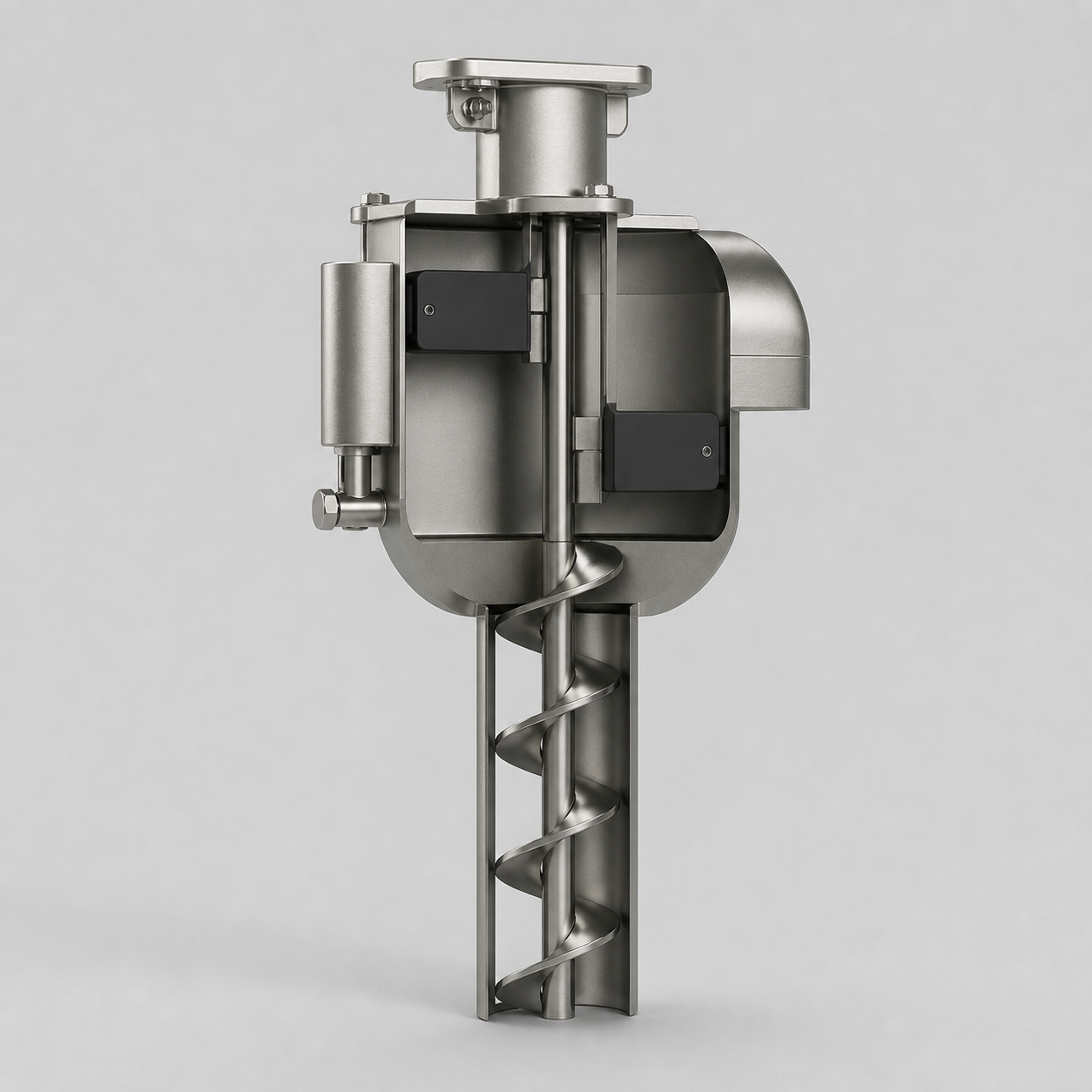

Presión y centrífuga obtienen mosto. La sonda de granos recoge uva sin extraer mosto en el cabezal. La elección depende de la vendimia y del análisis que necesitas.

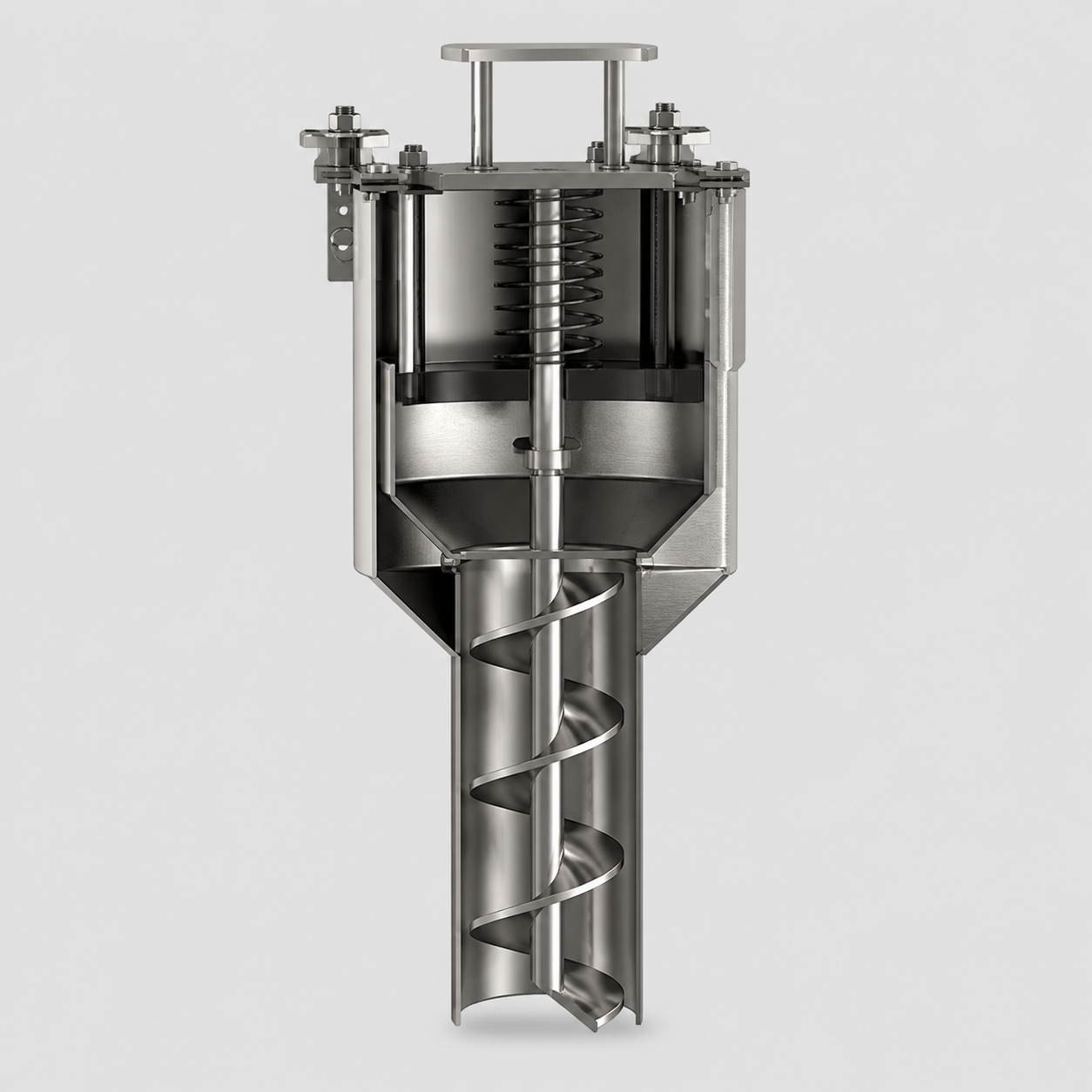

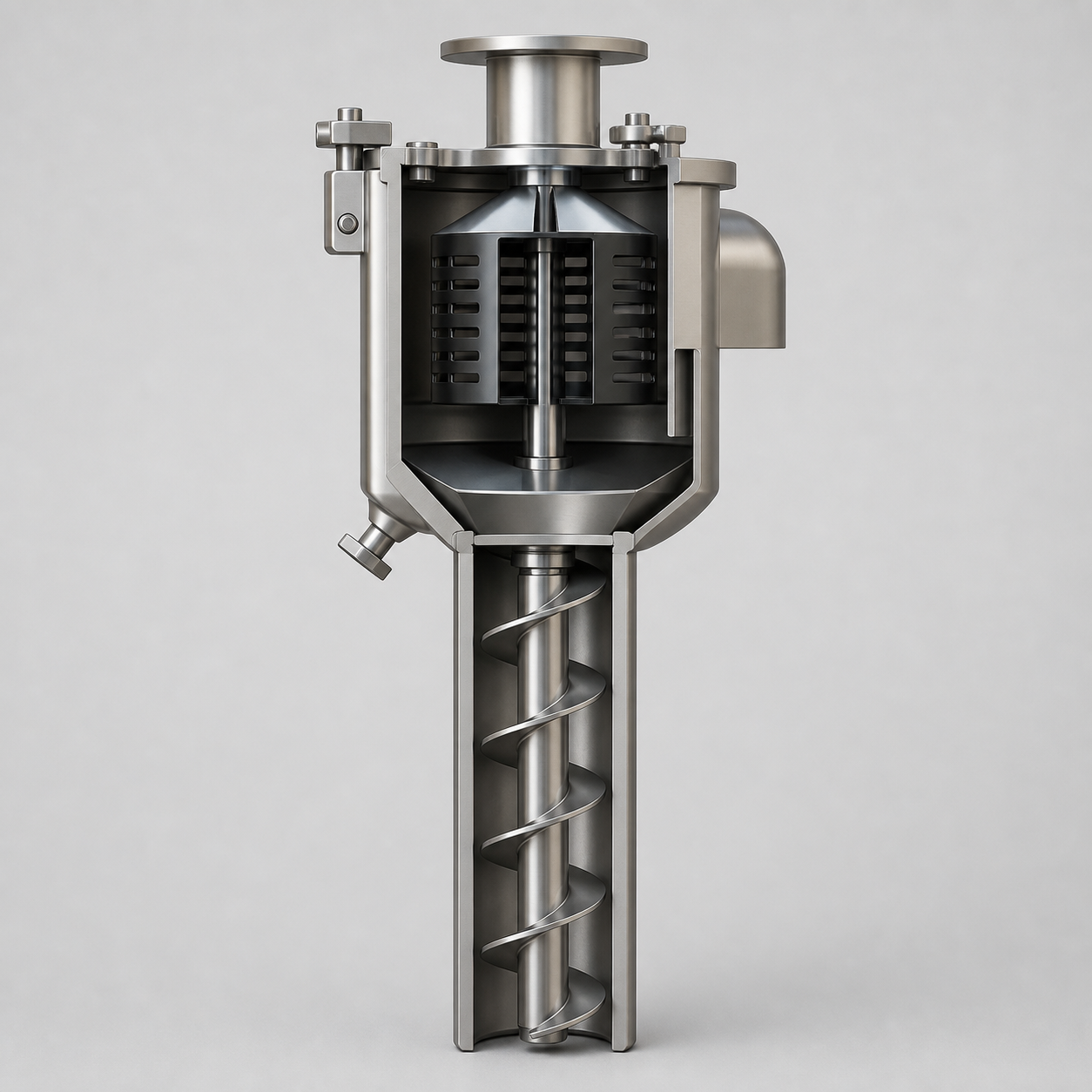

Sección 3D en acero inoxidable de la sonda Sigma por presión con cesto perforado, plato prensor guiado, muelle y sinfín
Sección constructiva 3D · Cesto prensa y plato prensor INOX · SIGMA

Extracción por prensado

Sonda por presión

Qué obtieneMosto por prensado

Prensa toda la uva captada. La cantidad de mosto obtenida depende del rendimiento de esa uva.

Carga
Prensado
Descarga

Carga, prensado y descarga, en ese orden.

Funcionamiento y uso
Cómo trabaja
Carga la uva, la prensa y después descarga. Toda la uva recogida pasa por el prensado.
Qué aporta
La extracción no depende de que el grano se rompa por golpeo: la muestra captada se somete a presión.
A tener en cuenta
Necesita completar las fases de carga, prensado y descarga antes de repetir el ciclo.

En las sondas de presión y centrífuga

Para las condiciones de vendimia.

Poca uva: efecto cuchara

La punta facilita la captación cuando el remolque trae poca carga y ayuda a agilizar la toma de uva.

Mucho mosto: captar uva

El diseño descarta el exceso de mosto libre para favorecer la captación de uva y evitar la sobresaturación del sistema.

Robustez y acabado SIGMA

Motor Siemens robusto, acero inoxidable de alta calidad y rodamientos seleccionados, con un acabado cuidado para el trabajo de vendimia.

Giro regulado. El variador de frecuencia permite ajustar la velocidad del sinfín al estado de la carga.

Menos atascos. Diseño optimizado para reducir los atascos por palos y restos vegetales durante la toma.

Compatibilidad

Qué sondas admite cada modelo.

La compatibilidad final y la configuración de cada instalación se documentan en el estudio técnico.

Sondas disponibles para Mini, 2000 Estándar y 2000 Pro
ModeloSondasConfiguración
SIGMA MiniCentrífuga Mini propiaConfiguración específica
SIGMA 2000 EstándarPresión · Centrífuga · GranosSegún proyecto
SIGMA 2000 ProPresión · Centrífuga · GranosSegún proyecto

Después de la sonda

Cómo llevamos el mosto
al análisis.

La distancia, la diferencia de altura con la caseta y el tipo de sonda nos indican qué sistema conviene instalar entre la toma y el puesto de análisis.

Sistema 01 · Descenso natural

Telescópico por gravedad

Tubo telescópico concéntrico de acero inoxidable pulido bajo el brazo de la grúa. Al elevar el brazo tras la toma, el mosto desciende por gravedad hacia la caseta.

Ubicación
Bajo el brazo tomamuestras
Accionamiento
Gravedad al elevar el brazo
Implantación
Recorridos cortos con desnivel a favor
Render 3D CAD · Ingeniería SIGMARender 3D técnico de la grúa tomamuestras Sigma con tubo telescópico concéntrico de acero inoxidable bajo el brazo conduciendo el mosto por gravedad hacia la caseta de análisis
01Acoplamiento flexible en la salida de la sonda02Tramos concéntricos INOX sujetos en dos puntos03Llegada por pendiente al transferidor y analizador

Cómo trabaja

Los tramos concéntricos acompañan la extensión del brazo hidráulico. Al finalizar el pinchazo y elevar el brazo, la pendiente conduce el mosto hasta la recepción sin consumo eléctrico ni neumático.

Diseño constructivo

Fabricado en acero inoxidable pulido con sujeción únicamente en dos puntos para acompañar el giro y la extensión sin fugas ni atascos. Se desmonta para su limpieza en campaña.

Cuándo se elige

Cuando la caseta de análisis está próxima a la columna de muestreo y existe diferencia de altura suficiente entre el cabezal elevado y el punto de recogida.

Conducción de muestra en estudio previo

Representación 3D sobre geometría real SIGMA. El recorrido exacto, el paso de muros y las cotas se proyectan a medida para cada bodega.

Estudio sobre plano y modelado previo. Definimos el sistema de transferencia con las cotas reales de cada recepción.

Después, el transferidor gestiona el mosto

Después de la toma de muestra

Transferidor
de mosto SIGMA.

El mosto llega desde la grúa. El transferidor SIGMA recibe las dos tomas y gestiona su paso hacia el análisis.

Conocer el equipo

El funcionamiento

Primero, lavado.
Después, medida.

  1. 01

    Primera llegada

    Mosto de lavado

    El transferidor recibe la primera toma y la conduce a descarga.

    DestinoDescarga
  2. 02

    Segunda llegada

    Mosto de medida

    Con la siguiente toma se activa el ciclo del refractómetro y se llena el vasito.

    Al mismo tiempo

    RefractómetroLavado y medidaVasitoPara otro análisis
Explorar el ciclo

Proceso real · 54 segundos

De la carga al análisis.

La secuencia muestra el posicionamiento, la toma en profundidad, la preparación del mosto y su llegada al sistema de análisis en una instalación real.

Vídeo realizado con metraje de una recepción y un proceso de toma, preparación y análisis reales. La configuración exacta varía en cada bodega.
  1. 01

    Posicionar

    La grúa eleva, gira y prolonga el brazo para situar la sonda en distintos puntos de la carga.

  2. 02

    Tomar

    La sonda seleccionada entra en la uva y realiza la toma definida para el proceso de recepción.

  3. 03

    Preparar

    Según la configuración, el sistema transporta uva o prepara mosto mediante prensado o centrifugado.

  4. 04

    Entregar

    La muestra se conduce por gravedad, impulsión o aspiración hasta el punto previsto de análisis.

Ingeniería y fabricación propias

Diseñamos el equipo en 3D antes de fabricarlo.

Diseñamos y fabricamos nuestros tomamuestras. El modelo CAD reúne columna, brazos, articulaciones, accionamientos y sonda para estudiar cómo trabaja el conjunto antes de llevarlo al taller.

Cada implantación se completa después con las medidas de la recepción, los vehículos, la obra civil, las interferencias y el recorrido de la muestra.

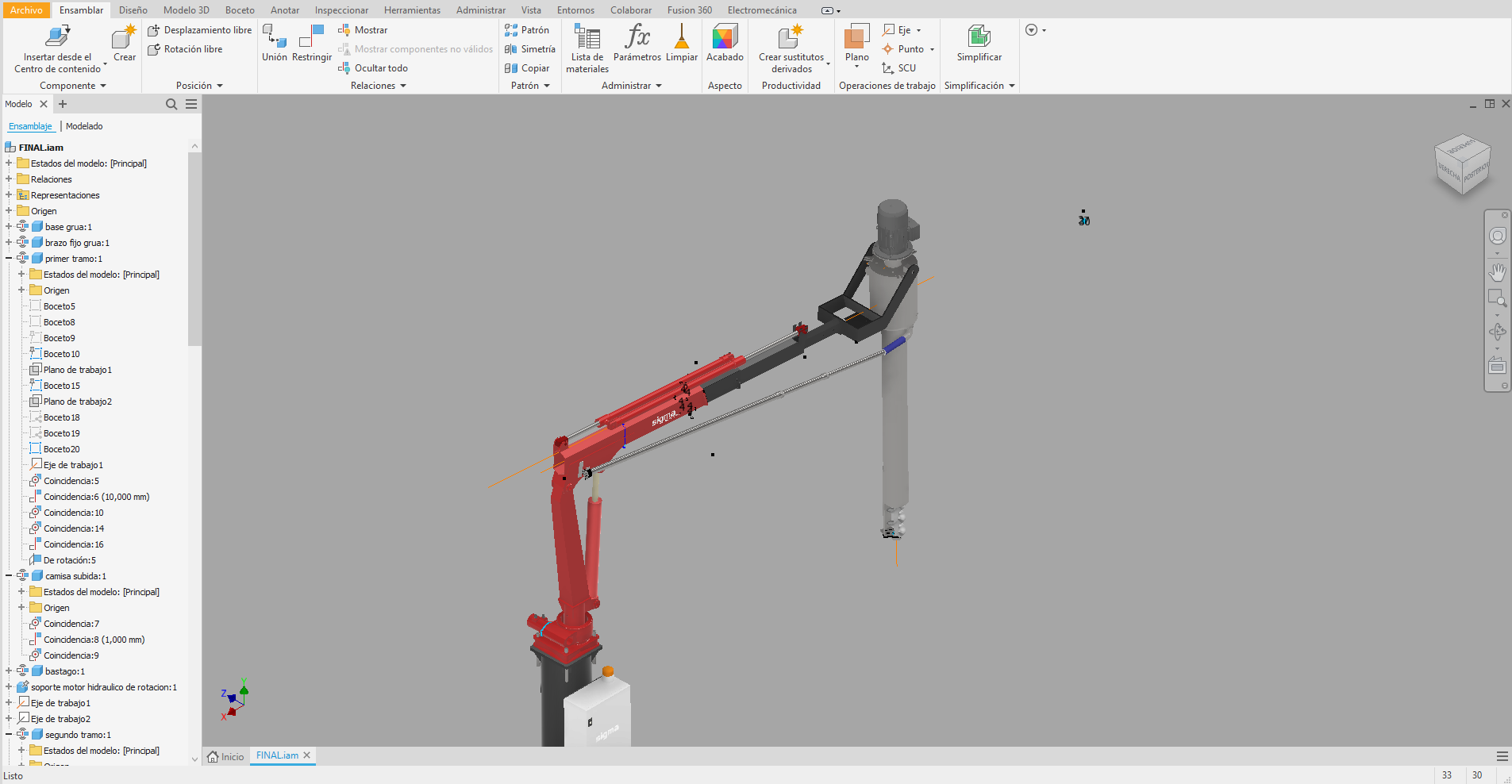

Conjunto CAD 3D de una grúa tomamuestras Sigma con columna, brazo y sonda01 · Desarrollo del conjunto

Geometría y movimientos en un mismo modelo

La representación permite revisar la disposición relativa de la columna, el brazo, los cilindros, el accionamiento y la sonda como un sistema completo.

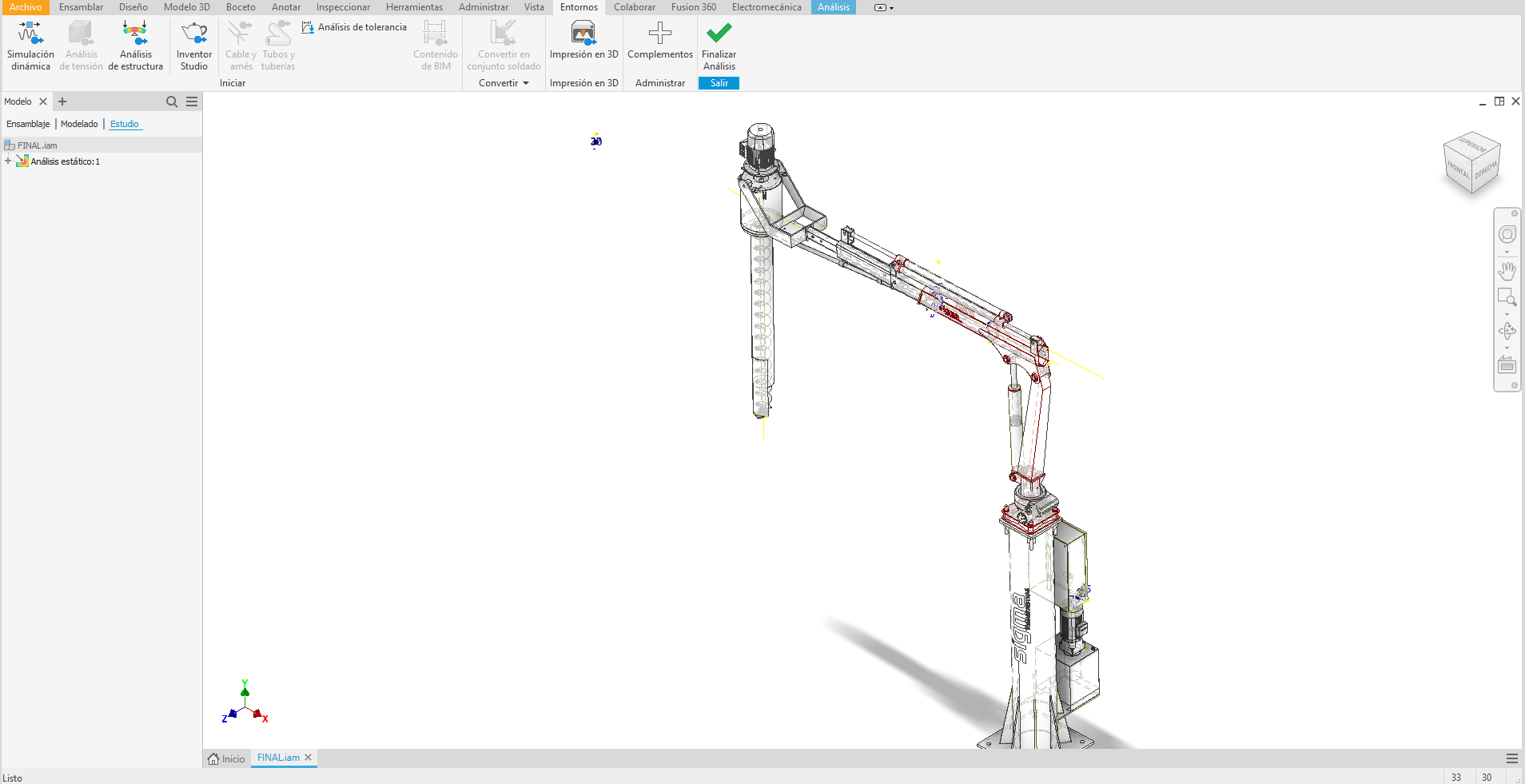

Modelo CAD de una grúa tomamuestras Sigma en el entorno de análisis02 · Comprobación técnica

Preparación del análisis

El conjunto se prepara digitalmente para revisar su comportamiento antes de cerrar la solución que se fabricará para el proyecto.

Capturas del proceso de ingeniería de una grúa Sigma. La configuración definitiva se documenta y valida para cada instalación. Ver cómo diseñamos y fabricamos.

Colocación del equipo y alcance

Comprueba el alcance sobre tu báscula.

Antes de colocar el tomamuestras, comprobamos por dónde entran los vehículos, dónde se detienen y qué puntos de la carga debe alcanzar la sonda. También dejamos previsto dónde recoger la muestra y cómo llevarla al análisis.

Revisamos las alturas, la cimentación, la posición de la columna y los obstáculos para definir la zona de movimiento.

COMPARADOR DE ALCANCES

Compara el alcance
de las tres columnas.

Compara Mini (máximo 3,5 m), 2000 Estándar (1,2–4,5 m) y 2000 Pro (1,3–6 m) sobre una báscula de ejemplo. Elige tractor o camión y ajusta su posición para ver hasta dónde llega cada columna.

01 Elige la columna
02 Elige el vehículo
Comparando las tres columnasTractor y remolque

Ajusta la posición

Mueve los controles y comprueba cómo cambia el plano.

Desliza el plano para verlo completo →

SIGMA · Comparando las tres columnas · Tractor y remolqueVista superior orientativa. Mini: radio máximo 3,5 m, mínimo y giro por confirmar; su círculo indica una referencia radial, no un giro de 360 grados. Estándar: radio mínimo 1,2 m y máximo 4,5 m. Pro: radio mínimo 1,3 m y máximo 6 m. Eje de columna a 1 m del borde de una báscula de ejemplo de 18 por 3,5 m. Posición longitudinal: 0 m. Las alturas y las interferencias se validan para cada instalación. El sector sin giro de Estándar y Pro tiene orientación ilustrativa.SIGMA / PLANO DE ALCANCESComparando las tres columnas · Dimensiones de ejemploBÁSCULA 18 × 3,5 mREMOLQUE 6 × 2,5 m · EJEMPLOBÁSCULACARGAZONA INTERIOR SIN ALCANCEESTÁNDAR / PROMINIR máx. 3,5 mMínimo y giro por confirmar2000 ESTÁNDARR máx. 4,5 mR mín. 1,2 m2000 PROR máx. 6 mR mín. 1,3 mEJE DE LA COLUMNA1 m30° sin giro* · Estándar / Pro02 mRADIOS MEDIDOS DESDE EL EJE DE LA COLUMNA. GEOMETRÍA ORIENTATIVA.Mini: solo radio máximo; mínimo y giro por confirmar. El círculo no indica giro de 360°.Estándar / Pro: giro de 330°. *Orientación ilustrativa. Esquema comercial, no plano de instalación.
Mini · máximo 3,5 mEstándar · de 1,2 a 4,5 mPro · de 1,3 a 6 mRadios medidos desde el eje de la columna

Comparativa de radios de Mini, 2000 Estándar y 2000 Pro, con vehículos y báscula de ejemplo. En la Mini se muestra solo el radio máximo, a falta de confirmar el mínimo y el giro. La sonda adecuada para cada producto, la posición de la columna, las alturas y los obstáculos se comprueban para cada instalación.

Lámina técnica · 2000 Estándar

Geometría de trabajo e implantación de referencia

Alcance máximo
4,5 m
Extensión total
2 m
Rotación
330°

01 · Alzado del equipo

Configuración visible del equipo

Alzado de la 2000 EstándarVista lateral con el cabezal a la izquierda, el brazo articulado y telescópico en el centro y la columna fija a la derecha.

02 · Planta / envolvente

Representación orientativa · cotas de catálogo

Envolvente orientativa de la 2000 EstándarEsquema superior orientativo del brazo entre el eje de giro y el punto de toma.
El alzado reproduce la configuración visible del equipo: columna, articulaciones, telescópico y cabezal.La planta y la implantación son orientativas y se validan para cada recepción.

Instalaciones reales

Instalaciones de tomamuestras SIGMA.

Distintas recepciones resuelven la toma con una o varias grúas, casetas y recorridos de muestra adaptados al espacio disponible.

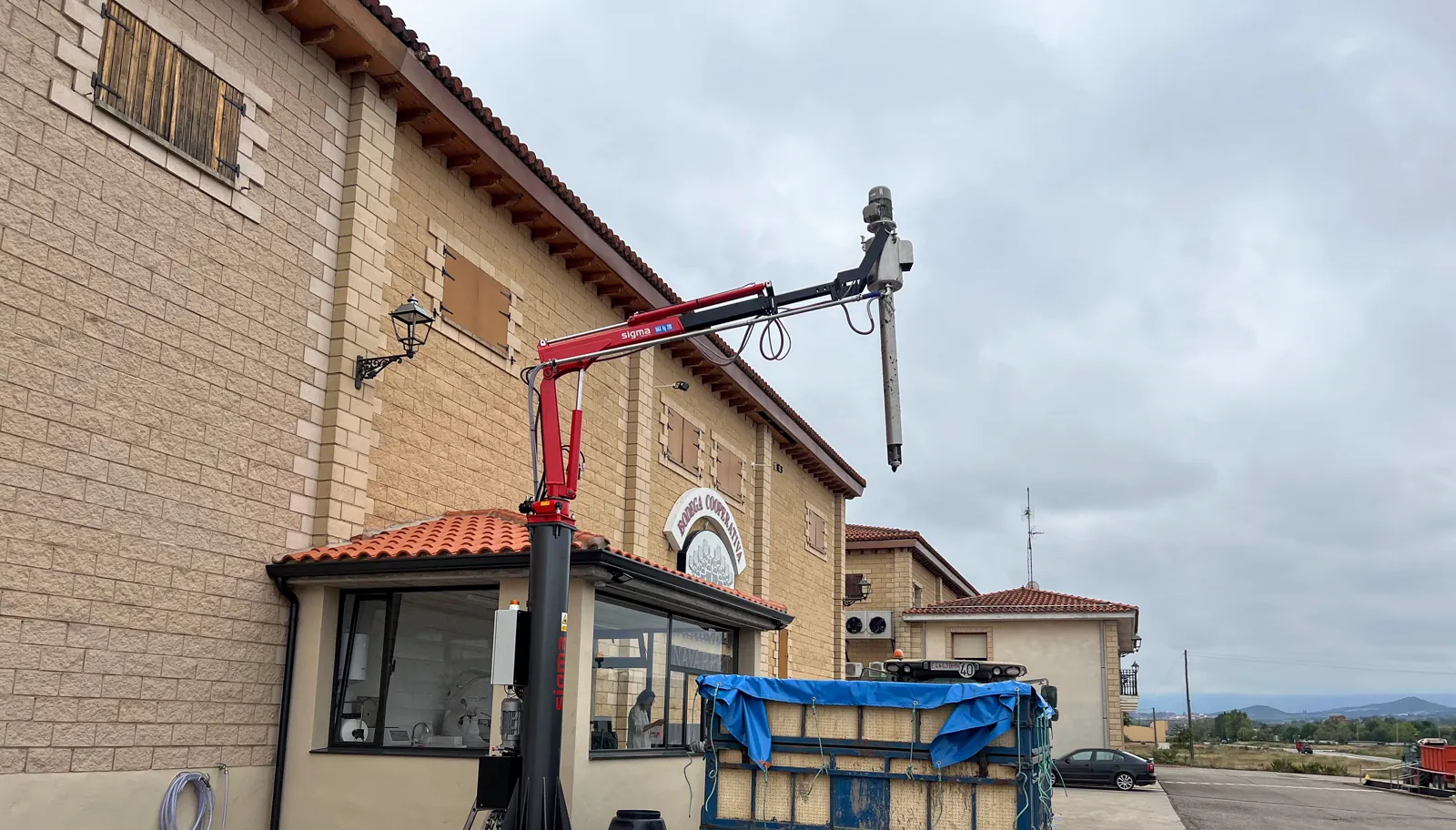

Tomamuestras Sigma 2000 Estándar instalado junto a una zona de recepción de uva
Escala real del conjunto: columna, brazo y sonda junto al punto de recepción.

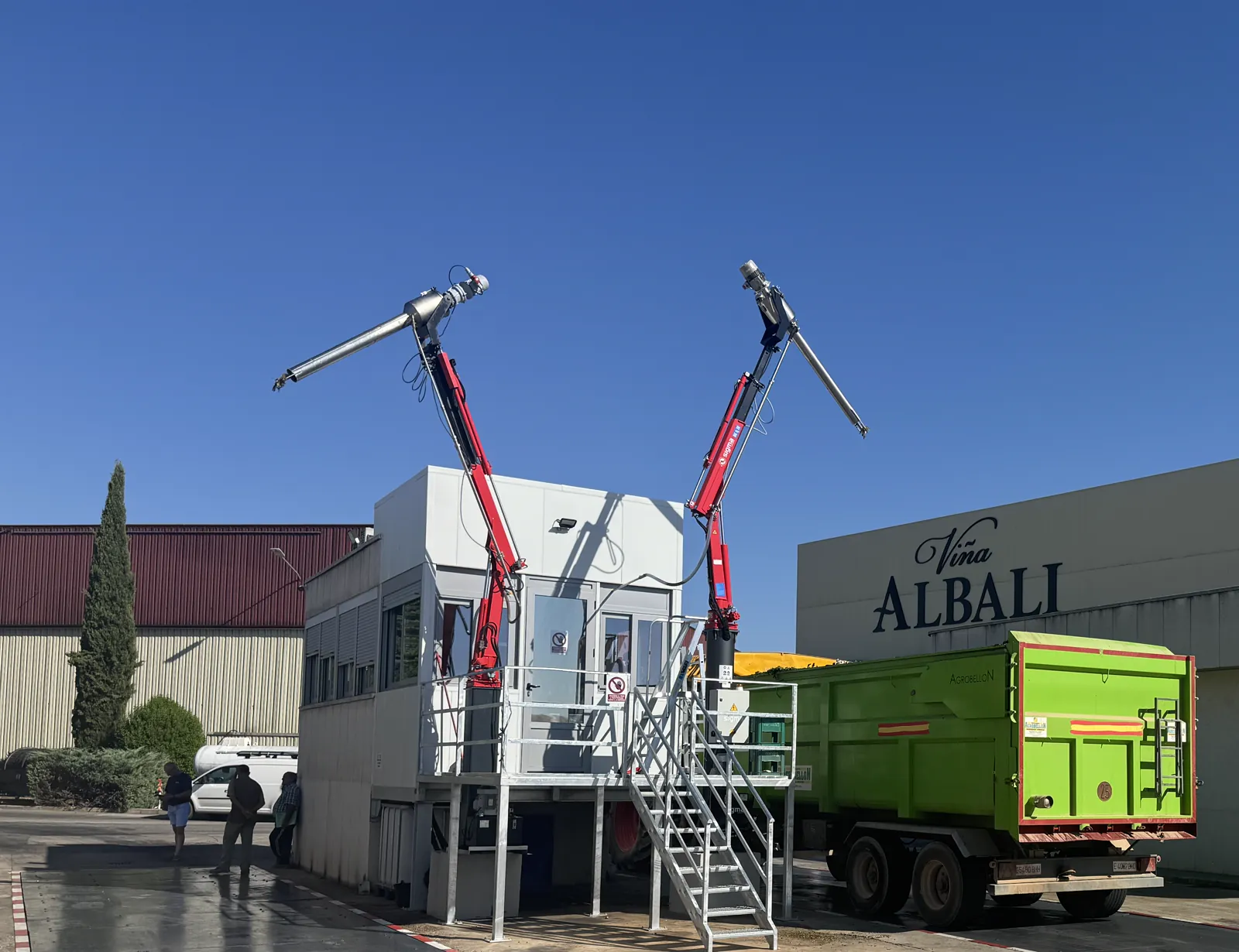

Dos grúas tomamuestras Sigma en una recepción de uva con camión
Una implantación con dos puntos de toma alrededor de la caseta.

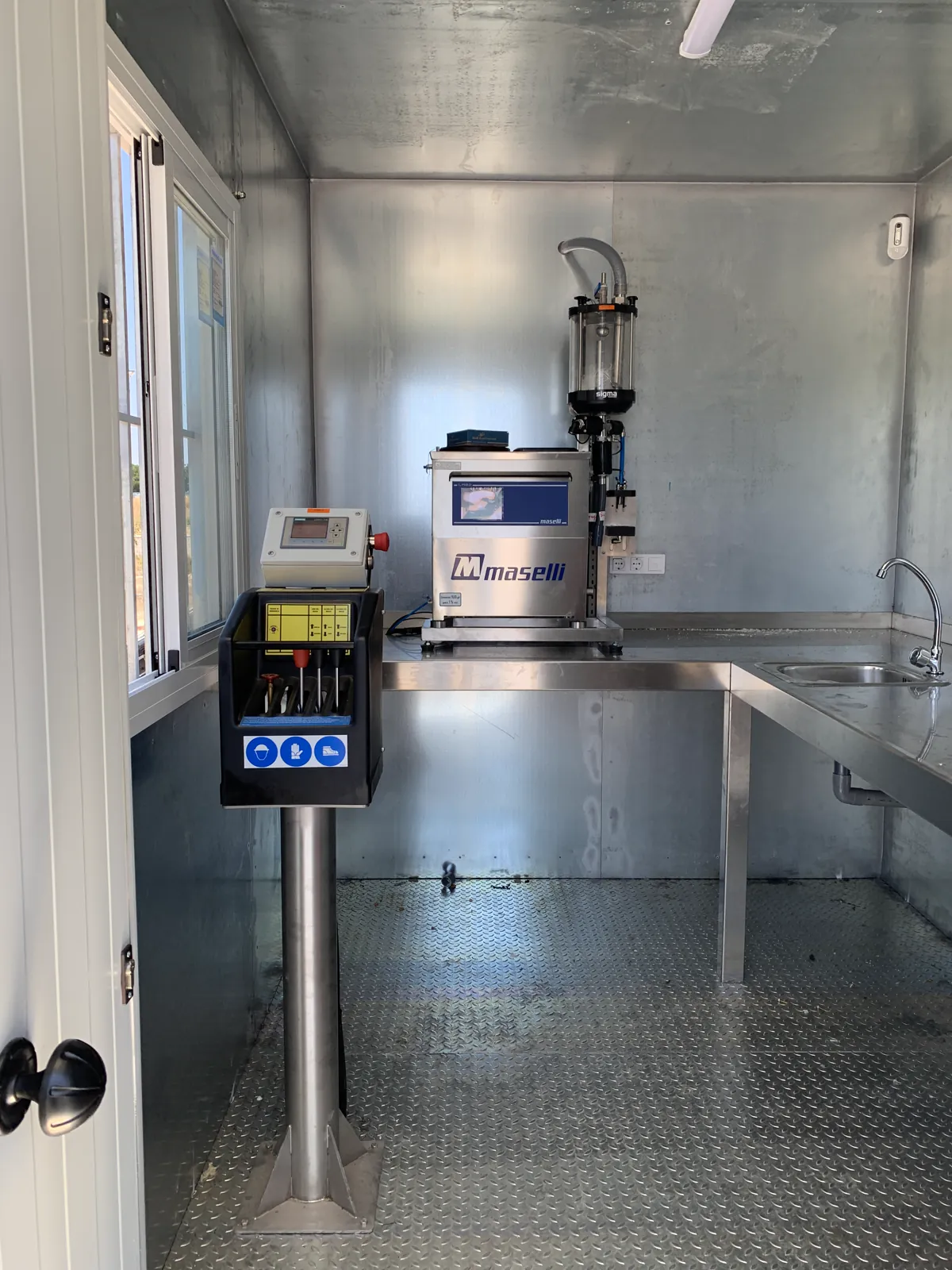

Interior de una caseta de recepción con preparación y análisis de mosto
La muestra llega al espacio de preparación y análisis definido por la bodega.

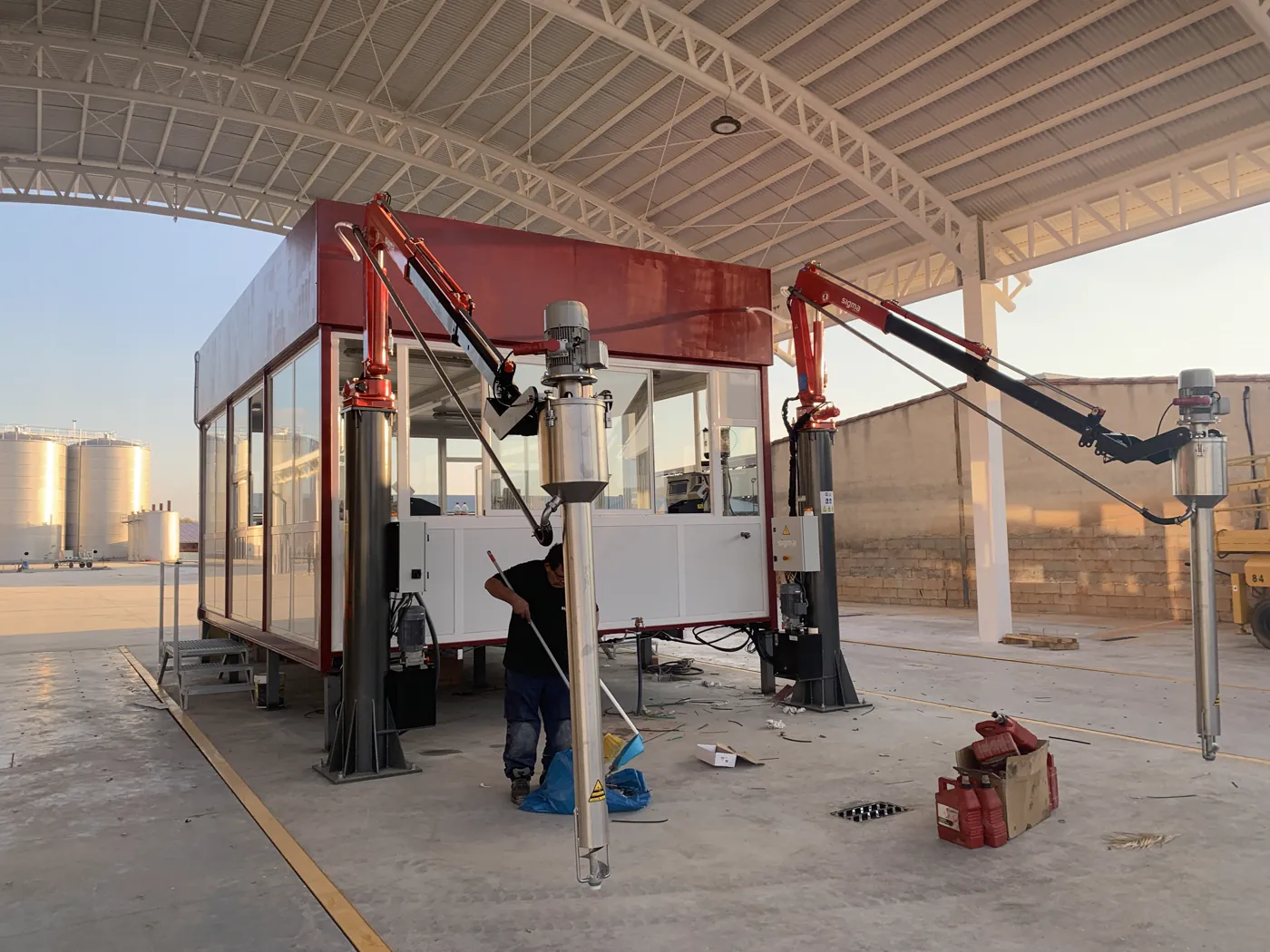

Implantación compacta con dos tomamuestras Sigma alrededor de una caseta
La geometría, los carriles y los obstáculos condicionan cada implantación.

Fotografías de instalaciones reales. Cada imagen muestra una configuración concreta y no implica que todos los elementos formen parte de todas las versiones.

Tomamuestras para bodegas y cooperativas

Qué necesitamos saber de tu bodega.

Diseñamos y fabricamos tomamuestras en Casas-Ibáñez, Albacete. Para preparar una propuesta, necesitamos conocer tus vehículos, la zona donde paran y la muestra que necesita el laboratorio.

Vehículo y punto de toma

Altura y anchura de los remolques, posición de parada, obstáculos y accesos. Estas medidas permiten valorar el alcance y la zona de movimiento de Mini, 2000 Estándar o 2000 Pro.

Muestra y análisis de mosto

La bodega define si necesita uva o mosto, cómo se prepara la muestra y dónde se analiza. Elegimos la sonda y estudiamos las cotas y la distancia de la transferencia.

Identificación y continuidad

El protocolo debe relacionar vehículo, partida, muestra y resultado. Revisamos las interfaces disponibles cuando el proyecto incluye comunicación con impresora o software.

Preguntas frecuentes

Preguntas sobre el tomamuestras.

¿Qué diferencia hay entre Mini, 2000 Estándar y 2000 Pro?

La Mini es una configuración compacta con su propia sonda centrífuga Mini. La 2000 Estándar tiene un brazo de dos cuerpos y la 2000 Pro uno de tres cuerpos. Estas dos últimas pueden configurarse con sonda de presión, centrífuga o granos según el proyecto.

¿Se puede elegir la sonda?

Sí. La 2000 Estándar y la 2000 Pro pueden incorporar sonda de presión, centrífuga o granos. La Mini lleva su propia sonda centrífuga Mini.

¿Qué aporta el variador de frecuencia?

Permite regular la velocidad de giro del sinfín para adaptar el trabajo de la sonda al estado de la carga y al proceso definido.

¿La sonda está preparada para vendimia manual y mecánica?

La configuración se estudia para trabajar con distintas condiciones de recepción. En vendimia mecánica, las sondas de presión y centrífuga están planteadas para favorecer la captación de uva cuando existe un exceso de mosto libre.

¿Cómo llega después la muestra al análisis?

La muestra puede llegar por gravedad, mediante una bomba o por aspiración. Elegimos el sistema según la distancia y la diferencia de altura hasta el puesto de análisis.

¿Las medidas de catálogo son la solución definitiva?

No. Los datos de alcance y rotación sirven para comparar configuraciones, pero la implantación, cimentación, interferencias y zona de movimiento se validan para cada instalación.

¿Se puede instalar un tomamuestras en una bodega existente?

Estudiamos la recepción actual: vehículos, altura de carga, cimentación, circulación y posición del laboratorio. Con una foto, un croquis y las medidas básicas podemos valorar la grúa, la sonda y la transferencia adecuadas, además de las adaptaciones necesarias.

¿Cómo se relaciona la muestra con la entrada de uva?

El protocolo de recepción debe mantener la misma identificación desde el vehículo y la partida hasta la muestra y el resultado de mosto. La comunicación entre analizador, impresora y software se revisa para los equipos y las interfaces de cada bodega.

¿Qué debemos revisar antes de la vendimia?

Conviene revisar los movimientos, la sonda, la transferencia, la limpieza y el punto de análisis, además del procedimiento de trabajo del operario. El alcance del mantenimiento se acuerda según el modelo, el estado y el historial de la instalación.

Empezamos por tu recepción

Envíanos una foto, un croquis y las medidas básicas.

Con esa información revisamos familia, alcance, giro, tipo de sonda, transferencia e implantación inicial.

  • Vehículos y alturas
  • Zona exacta de parada
  • Obstáculos y cimentación
  • Punto final de análisis
