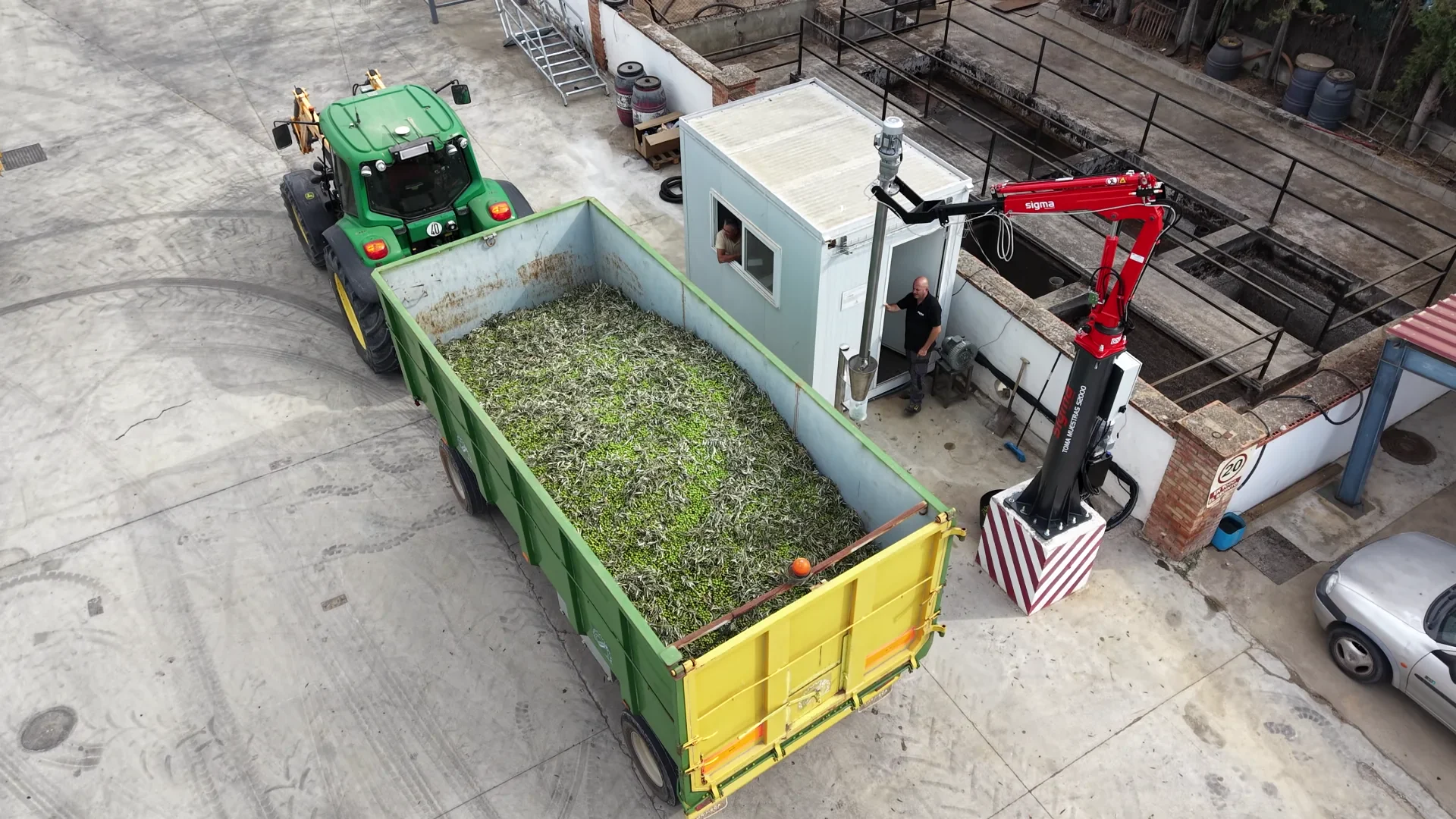

Tomamuestras Sigma en una instalación real de recepción de aceituna

Tomamuestras de aceituna · Sigma

Tomamuestras de aceituna
para almazaras.

El pincho recoge aceituna del remolque y la descarga en un recipiente. El operario lleva la muestra al puesto de análisis antes de descargar la carga.

+300

Instalaciones en uva.
Experiencia aplicada a la aceituna.

Dos versiones

Estándar y Pro

Información complementaria

FOSS + Ceresia

01 · El proceso

Cómo se toma y se prepara la muestra.

Toma · Preparación · Análisis
El proceso, explicado con imágenes reales.Locución generada mediante IA. Subtítulos ES.
  1. 01

    Tomar la muestra

    El operario posiciona el pincho y dirige la toma de aceituna en el remolque.

  2. 02

    Volver y descargar

    Con radiocontrol, el retorno al punto de descarga HOME está incluido. La toma la dirige el operario.

  3. 03

    Preparar y trasladar

    El descarte opcional de hojas actúa en la descarga. La aceituna cae al recipiente, que se lleva manualmente al puesto de análisis.

  4. 04

    Medir para decidir

    FOSS, Ceresia o ambos aportan información. La almazara decide la clasificación y el destino de la carga.

02 · La gama para aceituna

Dos columnas con distinto alcance.

Dos versiones de tomamuestras con cabezal de tornillo sinfín. Elegimos el alcance según las medidas de los vehículos y la posición de la báscula.

SIGMA 2000

Estándar

Brazo de dos cuerpos para tomar muestras a una distancia de 1,2 a 4,5 m del eje de la columna.

Alcance máximo

4,5m

Alcance mínimo
1,2 m
Extensión total
2 m
Rotación
330°
Brazo
Dos cuerpos
Estudiar 2000 Estándar

SIGMA 2000

Pro

Brazo de tres cuerpos para tomar muestras a una distancia de 1,3 a 6 m del eje de la columna.

Alcance máximo

6m

Alcance mínimo
1,3 m
Extensión total
3 m
Rotación
330°
Brazo
Tres cuerpos
Estudiar 2000 Pro

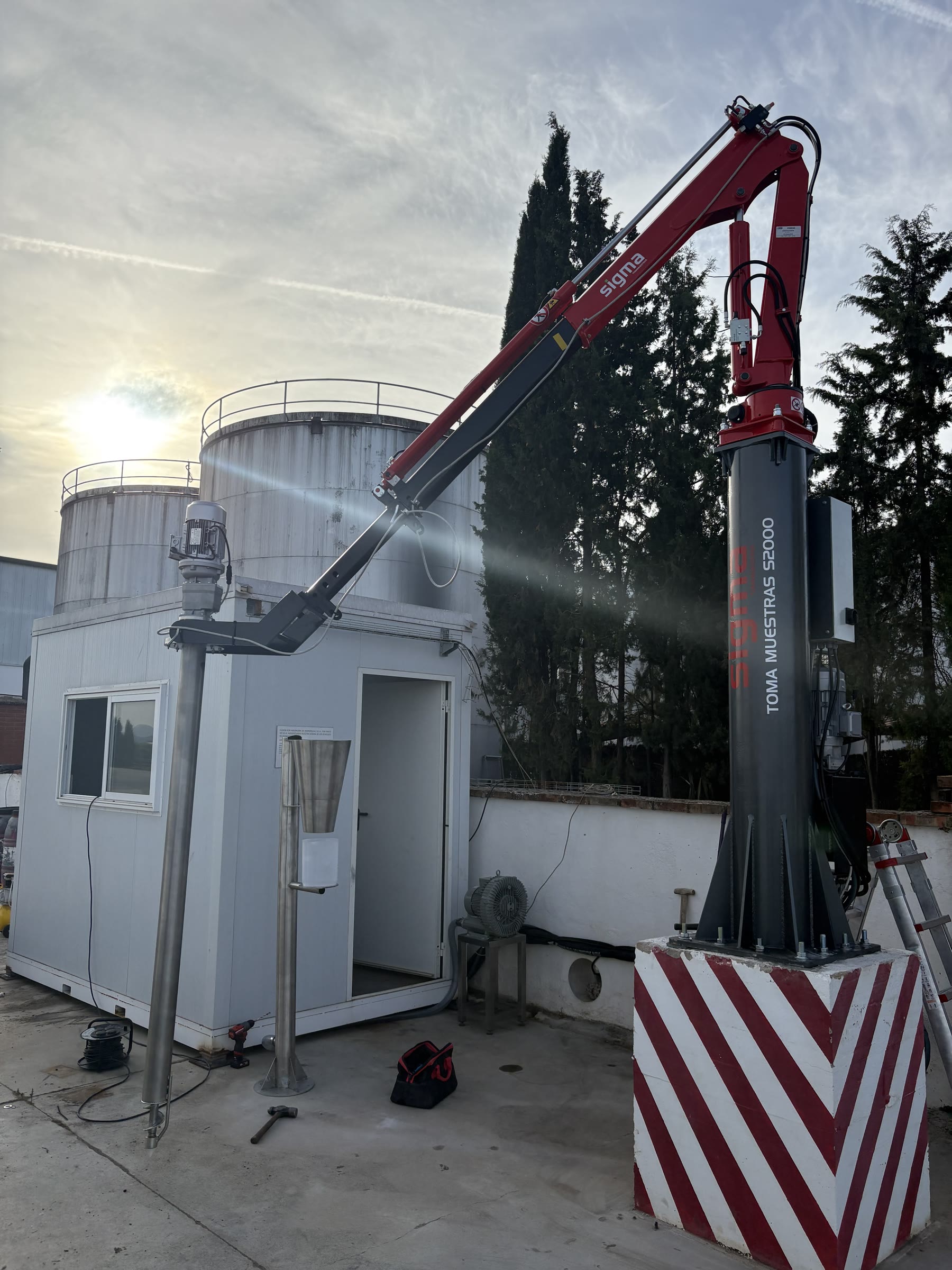

Vista de la grúa Sigma 2000 Estándar instalada para muestrear aceituna
2000 Estándar · Instalación real en aceituna.

El alcance y la extensión describen la grúa. La posición, los obstáculos y la zona de trabajo se comprueban para cada instalación.

COMPARADOR DE ALCANCES

Compara el alcance
de las tres columnas.

Compara Mini (máximo 3,5 m), 2000 Estándar (1,2–4,5 m) y 2000 Pro (1,3–6 m) sobre una báscula de ejemplo. Elige tractor o camión y ajusta su posición para ver hasta dónde llega cada columna.

01 Elige la columna
02 Elige el vehículo
Comparando las tres columnasTractor y remolque

Ajusta la posición

Mueve los controles y comprueba cómo cambia el plano.

Desliza el plano para verlo completo →

SIGMA · Comparando las tres columnas · Tractor y remolqueVista superior orientativa. Mini: radio máximo 3,5 m, mínimo y giro por confirmar; su círculo indica una referencia radial, no un giro de 360 grados. Estándar: radio mínimo 1,2 m y máximo 4,5 m. Pro: radio mínimo 1,3 m y máximo 6 m. Eje de columna a 1 m del borde de una báscula de ejemplo de 18 por 3,5 m. Posición longitudinal: 0 m. Las alturas y las interferencias se validan para cada instalación. El sector sin giro de Estándar y Pro tiene orientación ilustrativa.SIGMA / PLANO DE ALCANCESComparando las tres columnas · Dimensiones de ejemploBÁSCULA 18 × 3,5 mREMOLQUE 6 × 2,5 m · EJEMPLOBÁSCULACARGAZONA INTERIOR SIN ALCANCEESTÁNDAR / PROMINIR máx. 3,5 mMínimo y giro por confirmar2000 ESTÁNDARR máx. 4,5 mR mín. 1,2 m2000 PROR máx. 6 mR mín. 1,3 mEJE DE LA COLUMNA1 m30° sin giro* · Estándar / Pro02 mRADIOS MEDIDOS DESDE EL EJE DE LA COLUMNA. GEOMETRÍA ORIENTATIVA.Mini: solo radio máximo; mínimo y giro por confirmar. El círculo no indica giro de 360°.Estándar / Pro: giro de 330°. *Orientación ilustrativa. Esquema comercial, no plano de instalación.
Mini · máximo 3,5 mEstándar · de 1,2 a 4,5 mPro · de 1,3 a 6 mRadios medidos desde el eje de la columna

Comparativa de radios de Mini, 2000 Estándar y 2000 Pro, con vehículos y báscula de ejemplo. En la Mini se muestra solo el radio máximo, a falta de confirmar el mínimo y el giro. La sonda adecuada para cada producto, la posición de la columna, las alturas y los obstáculos se comprueban para cada instalación.

03 · Manejo y preparación

Mandos y accesorios disponibles.

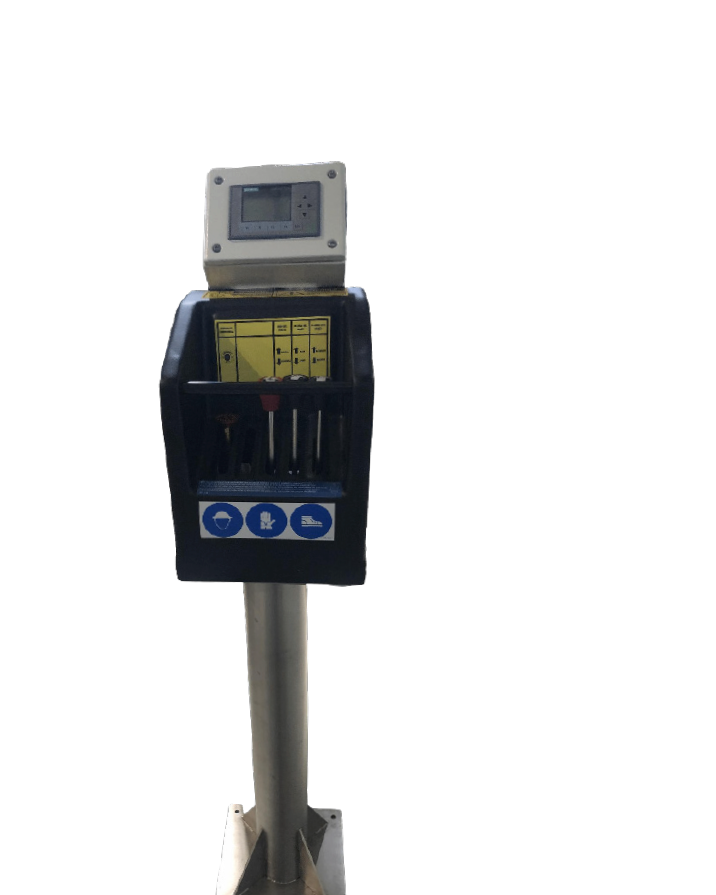

Mandos fijos

De serie

Mandos fijos

El operario controla localmente los movimientos de la grúa.

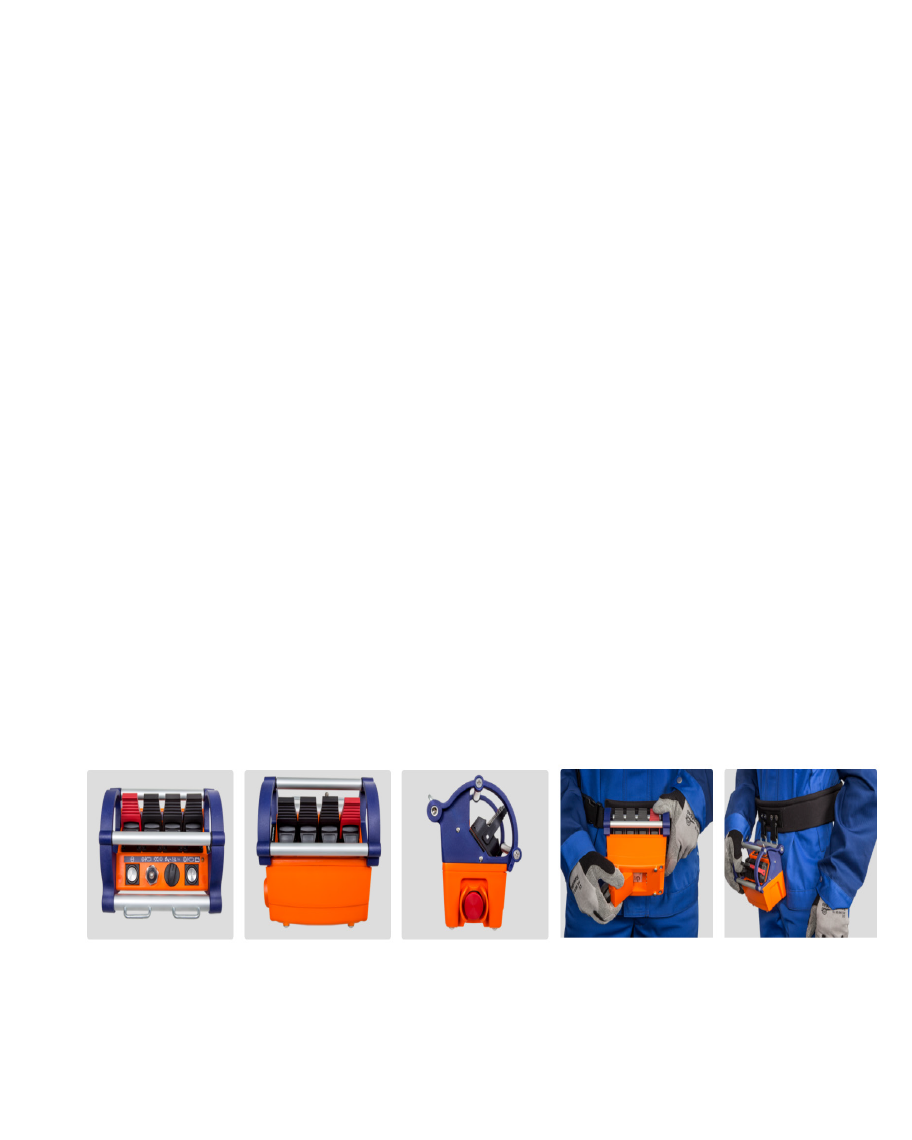

Radiocontrol + retorno HOME

Opcional · Estándar y Pro

Radiocontrol + retorno HOME

Manejo inalámbrico y retorno automático al punto de descarga. El operario dirige la toma en cada remolque.

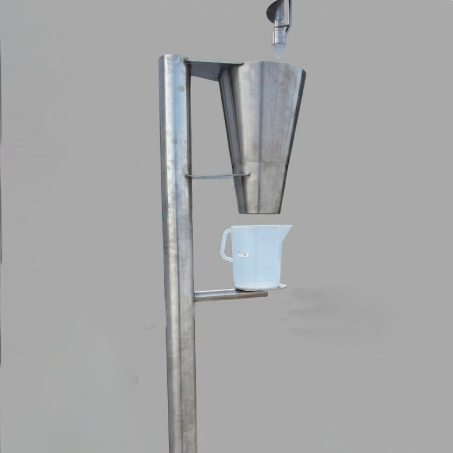

Descarte de hojas

Accesorio opcional

Descarte de hojas

Separa las hojas al descargar la muestra, antes de recoger la aceituna en el recipiente.

Cámara de ayuda a la maniobra · Opcional

Ayuda al operario a visualizar el punto de toma. El análisis de la muestra se realiza en el puesto de medición.

04 · Después de la toma

FOSS y Ceresia para analizar la muestra de aceituna.

El análisis físico-químico y la visión artificial aportan información complementaria. FOSS y Ceresia pueden convivir en una misma recepción.

FOSS

Parámetros físico-químicos

Medir la composición.

Análisis de aceituna entera con equipos como OliveScan 2. Humedad, contenido graso y parámetros disponibles según el equipo y su configuración.

Contenido grasoHumedadAcidez · según configuración

El caso FOSS + Sigma de esta página muestra un OliveScan 2 con resultados de grasa, humedad y acidez.

Ceresia

Visión artificial

Ver el estado del fruto.

  • Color y maduración
  • Estado sanitario
  • Defectos visibles y malformaciones
Explorar Ceresia
Análisis visual de una muestra de aceituna en Ceresia
Imagen real del análisis de aceituna.

La decisión es de tu almazara. Tú defines los criterios de calidad, la clasificación y el destino de cada carga.

05 · En una recepción real

FOSS + Sigma.
Del muestreo
a la medición.

El equipo de toma y OliveScan 2, trabajando dentro del mismo recorrido de recepción.

Caso real. Las prestaciones del análisis corresponden a la configuración mostrada.

Caso real FOSS + Sigma · Aceituna entera

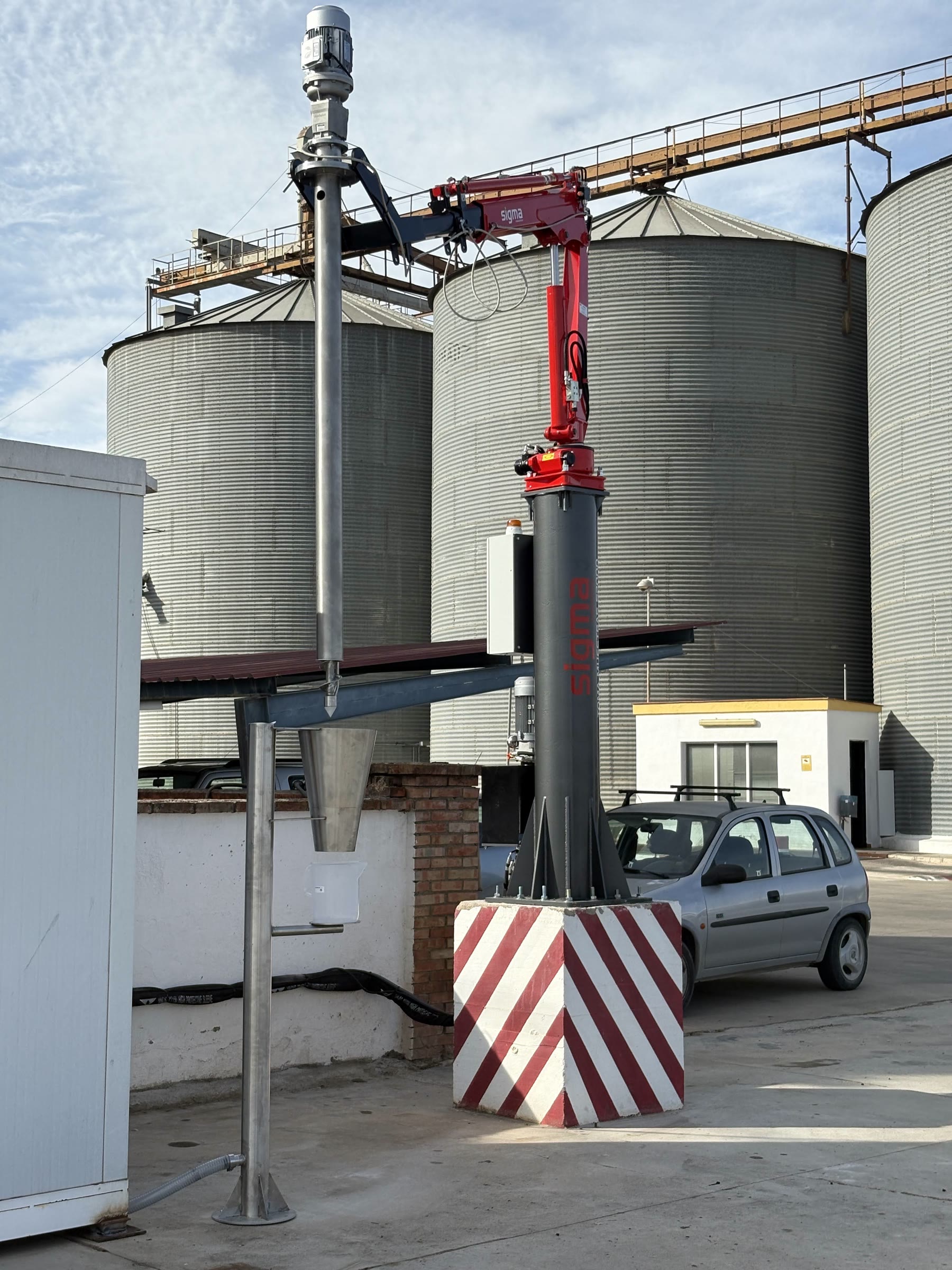

Equipo Sigma instalado en una recepción de aceituna
Equipo instalado

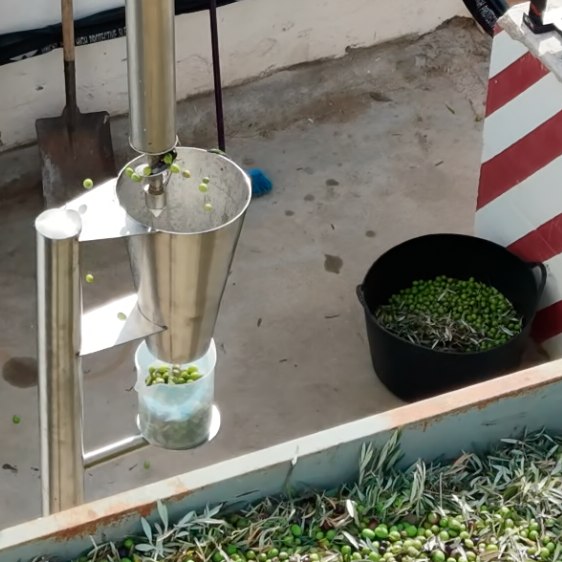

Descarga real de una muestra de aceituna
Descarga de la muestra

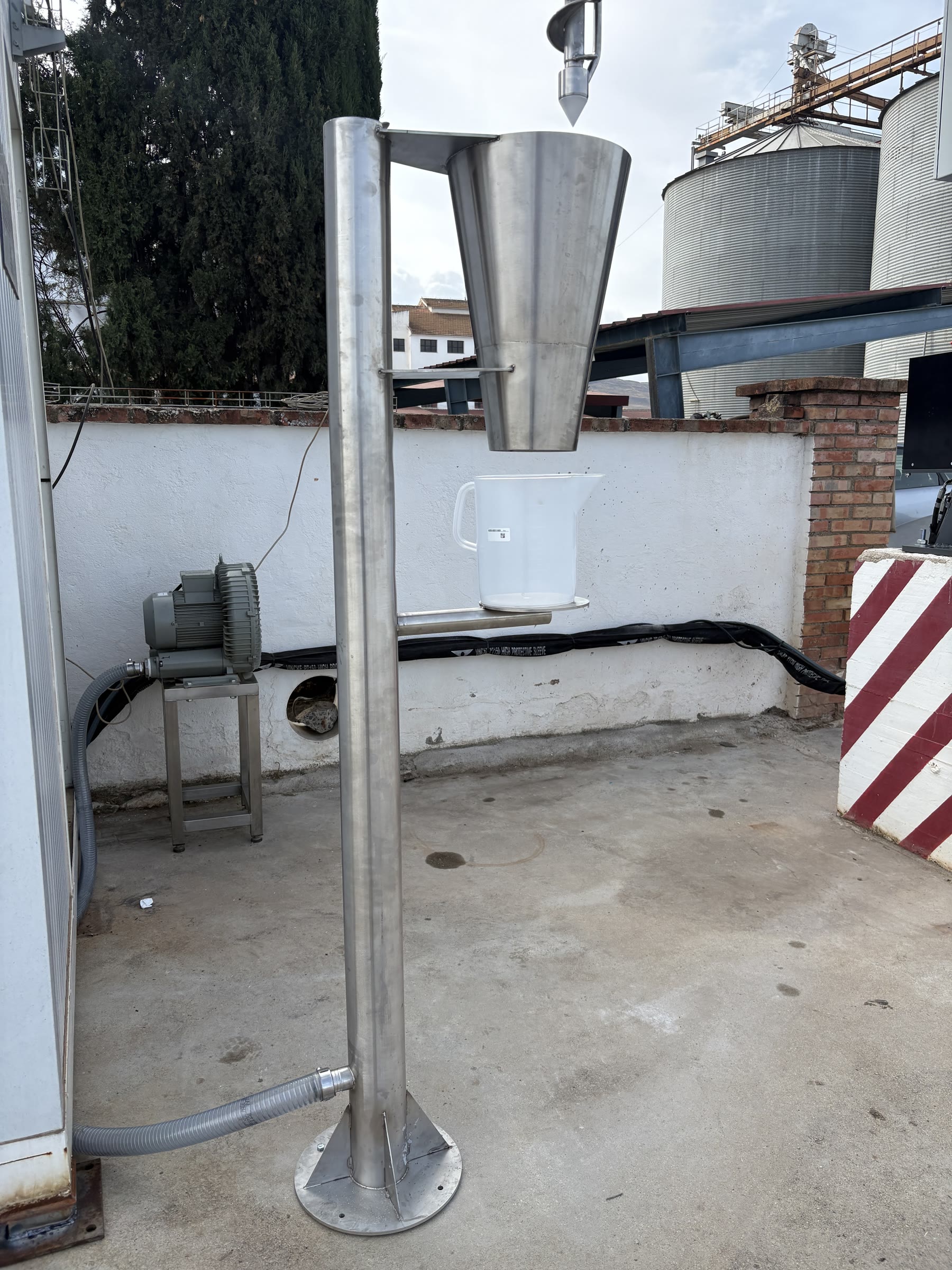

Punto de recogida y recipiente de una muestra de aceituna
Recogida antes del análisis

06 · Tu recepción

Dónde colocar
el tomamuestras.

Envíanos fotos de la recepción, las medidas de los remolques y la ubicación del puesto de análisis. Con esos datos podemos proponerte una columna y sus accesorios.

  • Fotografías o plano de la recepción
  • Medidas de los remolques y zona de parada
  • Ubicación del puesto de análisis
Estudiar mi instalación

Preguntas frecuentes

¿El pincho toma la muestra automáticamente?

El operario posiciona el pincho y dirige la toma. El radiocontrol opcional incorpora el retorno automático al punto HOME para descargar, una vez terminada la toma.

¿Cómo llega la muestra al análisis?

La aceituna se descarga en un recipiente. Si se equipa el accesorio de descarte de hojas, la separación se realiza en ese punto. Después, el operario lleva el recipiente al puesto de análisis.

¿Pueden trabajar juntos FOSS y Ceresia?

Sí. FOSS aporta parámetros físico-químicos de la aceituna; Ceresia analiza sus características visuales. Pueden convivir en una misma recepción. Las mediciones de FOSS dependen del equipo y de la configuración elegidos.

¿Quién decide dónde se descarga la carga?

La almazara define sus criterios de calidad y decide el destino de cada carga a partir de los resultados. La solución de muestreo aporta la muestra para conocer sus características antes de descargar.

¿Se puede adaptar a una recepción existente?

Estudiamos la circulación de los vehículos, sus medidas, los puntos de toma, los obstáculos y el recorrido hasta el puesto de análisis. Con esos datos definimos el equipo y su implantación.
